iPad版 LKG 3DViewer

iPad版 LKG 3DViewer

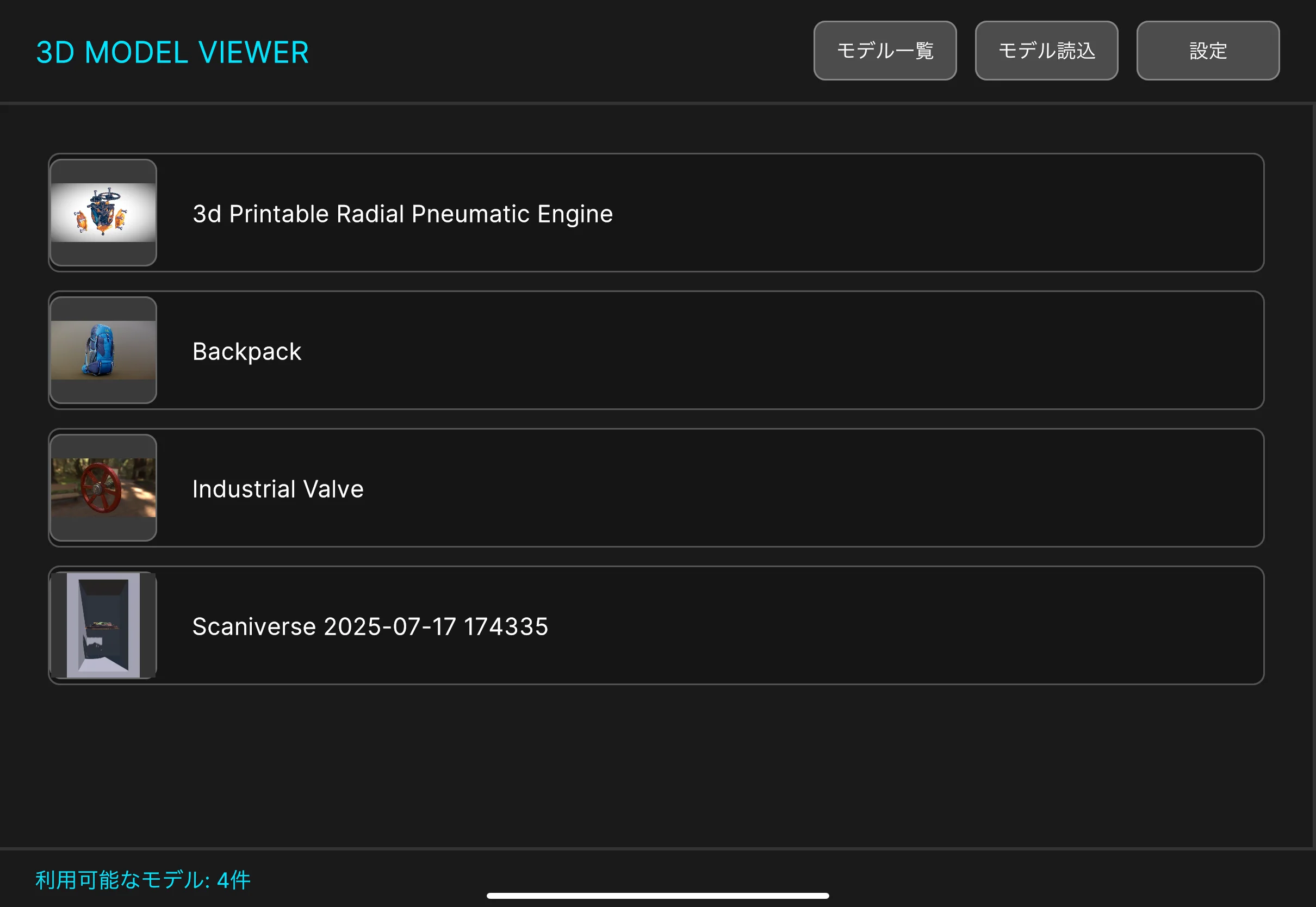

iPad版LKG 3DViewerは、iPad上で3Dモデルを読み込み、プレビューし、Looking Glassへ出力するアプリです。資料では、メイン機能は端末内にあるローカル3Dファイルの読み込みであり、3Dアセットを持っていない場合のサンプル用途としてSketchfabのオンライン3Dモデルサンプル閲覧機能を備えると記録されています。

接続手順

手順	内容
1	Looking Glassディスプレイの電源を入れる
2	iPadとLooking GlassをUSB-Cケーブルで接続する
3	iPad画面で外部ディスプレイ接続の通知を確認する
4	アプリケーションを起動する
5	横画面で使用する

Looking Glass Goは、iPadから給電可能と記録されています。長時間運用時は、iPadとLooking Glassの電源状態を確認しながら使用します。

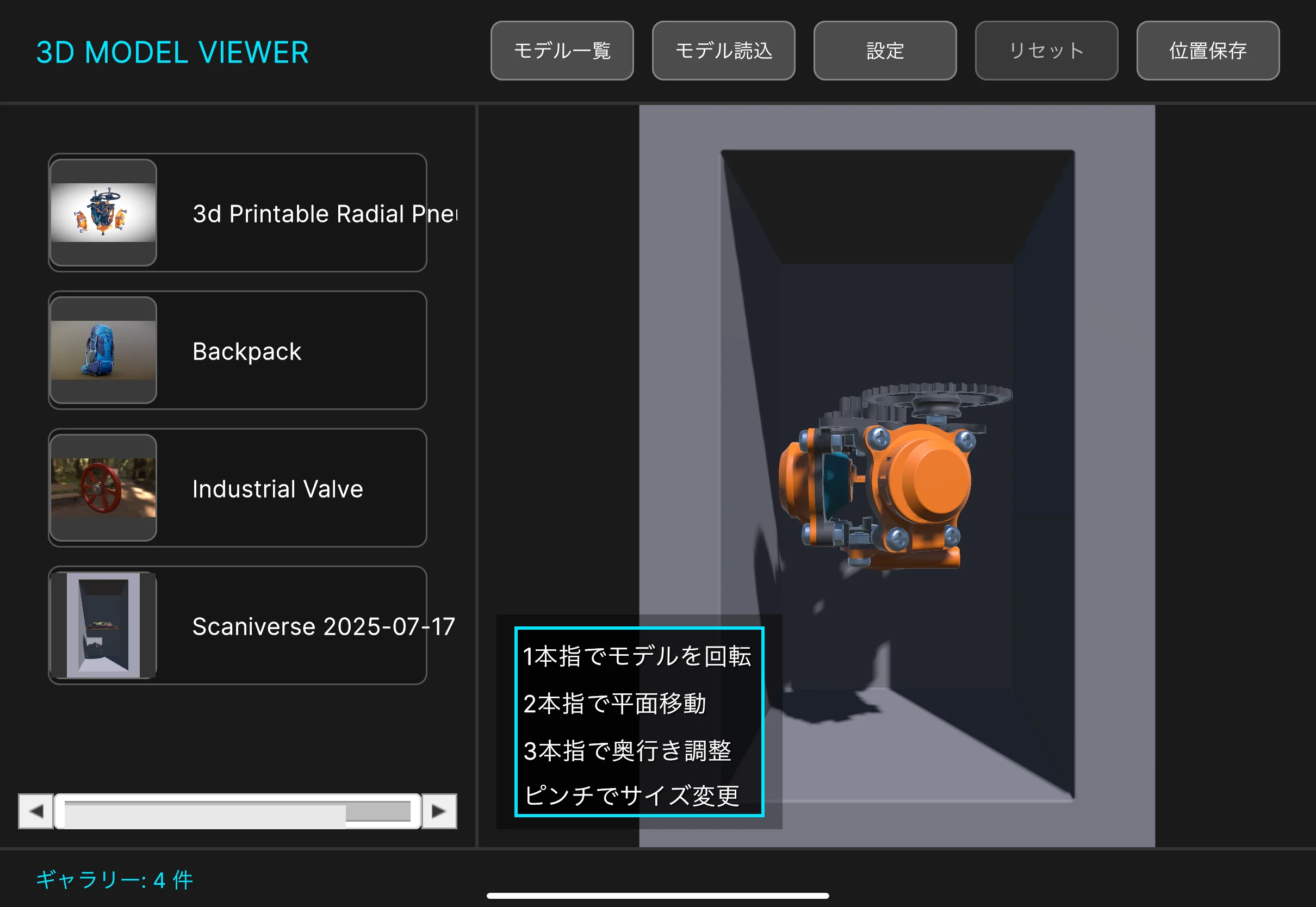

iPad版のモデル操作

操作	内容
1本指ドラッグ	モデル回転。左右ドラッグで左右回転、上下ドラッグで上下回転
2本指ピンチ	拡大・縮小
2本指ドラッグ	平行移動、パン
3本指上下操作	前後移動
ダブルタップ	自動回転ON / OFF
モデルカード長押し	確認付き削除メニューを表示

iPad版の主な設定

タブ	設定内容	ステータス
一般	表示設定、操作設定、アイドルアニメーション設定	iPad版資料由来
LKG	LKG出力先、FOV、ViewCone、Near Clip、Far Clip	iPad版資料由来
ライティング	ライトプリセット、ライト角度、背景色	iPad版資料由来
管理	サンプル取得、キャッシュ削除、サムネイル全消去	運用者向け機能

管理タブは隠し機能として記録されています。画面上部のタイトルを3秒以内に5回連続タップすると表示され、「管理機能 ON」と表示されます。再度5回連続タップするとOFFになります。管理機能は運用者向け機能として扱います。

iPad版の主要パラメータ

項目	範囲・初期値
飛び出し距離	0.0〜0.5m、デフォルト0.15m
飛び出し時間	0.2〜5秒、デフォルト2秒
タッチ回転速度	0.0〜1.0、デフォルト0.3
ピンチ拡大速度	0.0005〜0.01、デフォルト0.002
削除長押し時間	0.5〜5秒、デフォルト1.5秒
アイドル開始時間	0〜300秒、デフォルト30秒
アニメーション回転速度	0〜180度/秒、デフォルト15度/秒
フワフワ距離	0〜0.5m、デフォルト0.05m
フワフワ周期	0.5〜30秒、デフォルト3秒
LKG FOV	1〜170、調整目安30〜60
LKG ViewCone	1〜90
LKG Near Clip	0〜50
LKG Far Clip	0〜200

iPad版の推奨モデル条件と注意点

項目	内容
推奨ファイルサイズ	50MB以下
推奨ポリゴン数	100万ポリゴン以下
大容量ファイル	100MB以上は読み込みに時間を要する
高解像度モデル	パフォーマンス低下の原因になる
オンラインサンプル	安定したインターネット接続が必要
接続不安定時	ケーブル抜き差し、iPad再起動、LKG出力先確認

---

---
