Looking Glass展示セットアップとデモ構成

Looking Glass 32インチ展示セットアップ

Looking Glass 32インチをLKG 3DViewerで展示する場合、DisplayPort 2本、USB、Leap Motion、操作用モニターを正しく接続する必要があります。

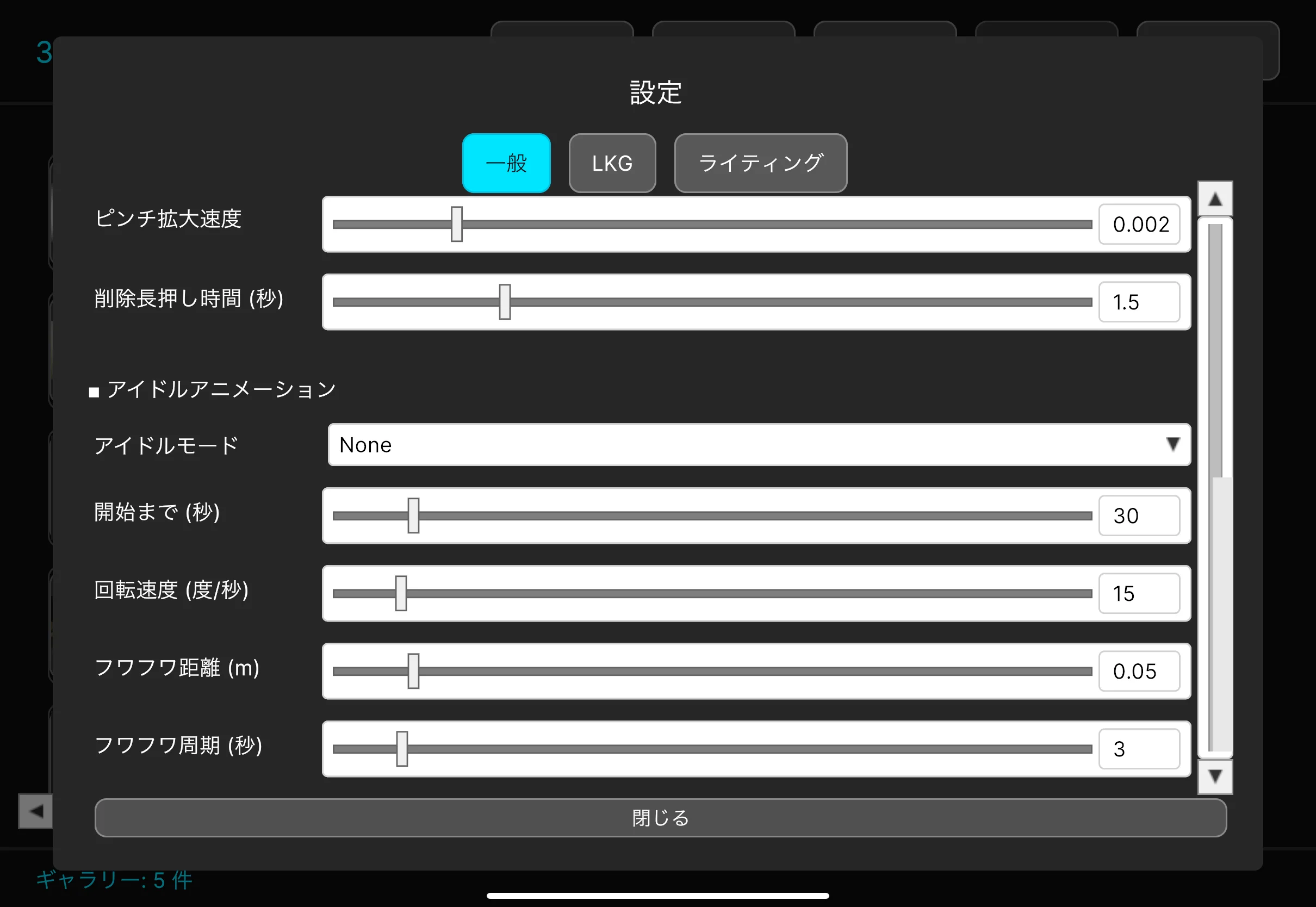

Looking Glass展示運用の画面例

機器	接続
Looking Glass 32” Light Field Display	電源、GPUのDisplayPort 2ポート、USB 3.0 Type-B
操作用モニター	GPUのHDMIまたはDisplayPort
Leap Motion	USB 3.0ポートへ直接接続
PC	GPU搭載デスクトップPC

重要

Looking Glass 32インチはDisplayPort 2本接続が必須です。1本接続では動作保証外で、表示が片方だけになる、表示が乱れる、起動しない可能性があります。

手順	内容
1	LKGのDisplayPort 2本を抜いた状態にする
2	操作用モニターを接続する
3	Leap MotionをUSB 3.0に接続する
4	PCを起動する
5	Windows表示後にLKGのDisplayPort 2本をGPU側へ接続する
6	LKGのUSBと電源を接続する
7	LKGのLEDが緑色であることを確認する
8	LKG 3DViewerを起動する

記録上の要点は「DPを抜く → モニター接続 → Leap Motion接続 → PC起動 → DPを挿す」です。

症状	対処
PCが起動しない	LKGのDisplayPortを抜いて再起動
Looking Glassのみでは起動できない	通常モニターを常に接続
モデルが動かない	Leap Motion接続確認、LKG 3DViewer再起動
手が映らない	Leap Motionドライバ確認、USBポート変更
表示が片方だけ／乱れる	DisplayPort 2本がGPUに正しく刺さっているか確認
LKGが真っ暗	電源アダプタ、USB通信の認識を確認
解像度が低い／変	Windows設定で7680×4320を選択
映像が2Dに見える	アプリ起動状態、他のLooking Glass関連アプリとの干渉を確認

展示記録では、Looking Glass各機種に対してLKG 3DViewerまたはLooking Glass Studioを使う構成が検討されています。以下は展示構成の整理であり、現行仕様や推奨構成を保証するものではありません。

デバイス	展示構成候補	内容	ステータス
Looking Glass 65	デスクトップPC + LKG 3DViewer	3Dモデル展示	展示記録
Looking Glass 32 横	デスクトップPC + LKG 3DViewer	3Dモデル展示	展示記録
Looking Glass 32 縦	デスクトップPC + Looking Glass Studio	3Dモデル展示	展示記録
Looking Glass 16 横	ゲーミングノート + LKG 3DViewerまたはLooking Glass Studio	3Dモデル展示	展示記録
Looking Glass 16 縦	ゲーミングノート + LKG 3DViewerまたはLooking Glass Studio	3Dモデル展示	展示記録
Looking Glass Go iOS接続	当時名称未定のiOS向け立体化アプリ案	iPhone内の画像や動画を立体化する構成案	展示検討案
Looking Glass Go スタンドアロン	モバイルバッテリー運用	画像を事前準備	展示記録

展示する3Dモデル候補カテゴリには、バルブ、エンジン、ギア、時計、ペン、臓器、骨、車、ロボット、スマホなどが挙げられています。
