LMV / LKG 3DViewer 総合ガイド — Looking Glass向け3Dモデル表示・展示運用
概要
LKG 3DViewer は、Looking Glassディスプレイ向けに3Dモデルを表示・操作するためのビュワーです。旧称として LMV が使われていたため、本記事では必要に応じて「LMV / LKG 3DViewer」と併記します。
本記事では、初学者向けにLooking Glassや3Dモデル表示の基礎を説明したうえで、LKG 3DViewerの機能、操作、対応環境、iPad版、展示セットアップ、AM3D / Video Streaming AIとの関係、既知の制約をまとめます。
はじめに — 初学者向け 前提知識
Looking Glass は、専用メガネなしで立体映像を見られるライトフィールドディスプレイです。通常の2Dディスプレイと異なり、見る角度に応じて異なる映像を提示することで、奥行きのある表示を実現します。本記事では、Looking Glassを LKG と略記します。
LKG 3DViewer は、Looking Glass向けに3Dモデルを表示・操作するためのビュワーです。LMV は旧称として資料に残っている名称です。
3Dモデル は、立体物をコンピュータ上で表すデータです。代表的な形式に GLB / glTF があります。glTFは3Dモデルの標準的な交換形式で、GLBはglTFを1ファイルにまとめたバイナリ形式です。Windows版LKG 3DViewerでは、アプリ実行中に動的ロードできる形式は現状 GLB中心 として扱います。
Leap Motion は、手の動きをカメラで認識するハンドトラッキングデバイスです。LKG 3DViewerでは、手でモデルを掴む、拡大縮小するといった操作に使います。StreamDeck は、物理ボタンに操作を割り当てられる外部コントローラーで、モデル切り替えや削除、リロードなどに使えます。
深度推定 は、2D画像や2D動画から「どの部分が手前で、どの部分が奥か」をAIで推定する技術です。AM3D / Video Streaming AIでは、2D動画を立体的に見せるために深度推定を利用します。
RGBD SBS は、カラー画像と深度画像を左右に並べた動画・画像形式です。RGBDのRGBは通常の色画像、DはDepth、つまり深度を表します。SBSはSide by Sideの略です。
キルト画像 / キルト動画 は、Looking Glass向けに複数視点の画像をタイル状に並べた中間表現です。レンチキュラー変換 は、そのキルトをLooking Glass個体ごとの表示に合わせて変換する処理です。この変換にはデバイスごとのキャリブレーション情報が必要です。
名称と製品整理
LMVは、当初「3D Model Viewer」として整理されていましたが、名称変更検討の記録では、確定名称として LKG 3DViewer が示されています。本文上の製品名は原則として LKG 3DViewer に統一し、旧資料名や旧称を説明する場合のみLMVと表記します。
| 項目 | 内容 | ステータス |
|---|---|---|
| 旧称 | LMV、LMV – 3D Model Viewer | 旧資料由来 |
| 確定名称 | LKG 3DViewer | 現行名称として整理 |
| 名称変更理由 | 公式ビュワーやGoogleのmodel-viewerとの名称重複が懸念されたため | 名称検討記録 |
| 変更対象として記録されたもの | チラシ、HP、アンケート | 名称変更記録 |
| 将来の細分化 | 業種・業務ごとのビュワー分化 | 検討案 |
名称案の検討では、「裸眼立体視」「裸眼3D」「3Dモデル」「展示」「インタラクティブ」などがキーワードとして挙げられました。また、名称重複の懸念対象にはGoogleのWeb Componentである3D model-viewer embedが挙げられています。
製品群の全体像
LKG 3DViewer関連資料には、3Dモデル表示を中心とするLKG 3DViewerと、2D動画や画像の3D化を扱うAM3D / Video Streaming AIが含まれます。入力メディアごとにアプリを分ける方針も記録されています。
| 製品・機能名 | 主な用途 | 入力 | 出力・表示 | ステータス |
|---|---|---|---|---|
| LKG 3DViewer | Looking Glassで3Dモデルを表示・操作 | 主にGLB | Looking Glass立体表示 | 現行仕様中心 |

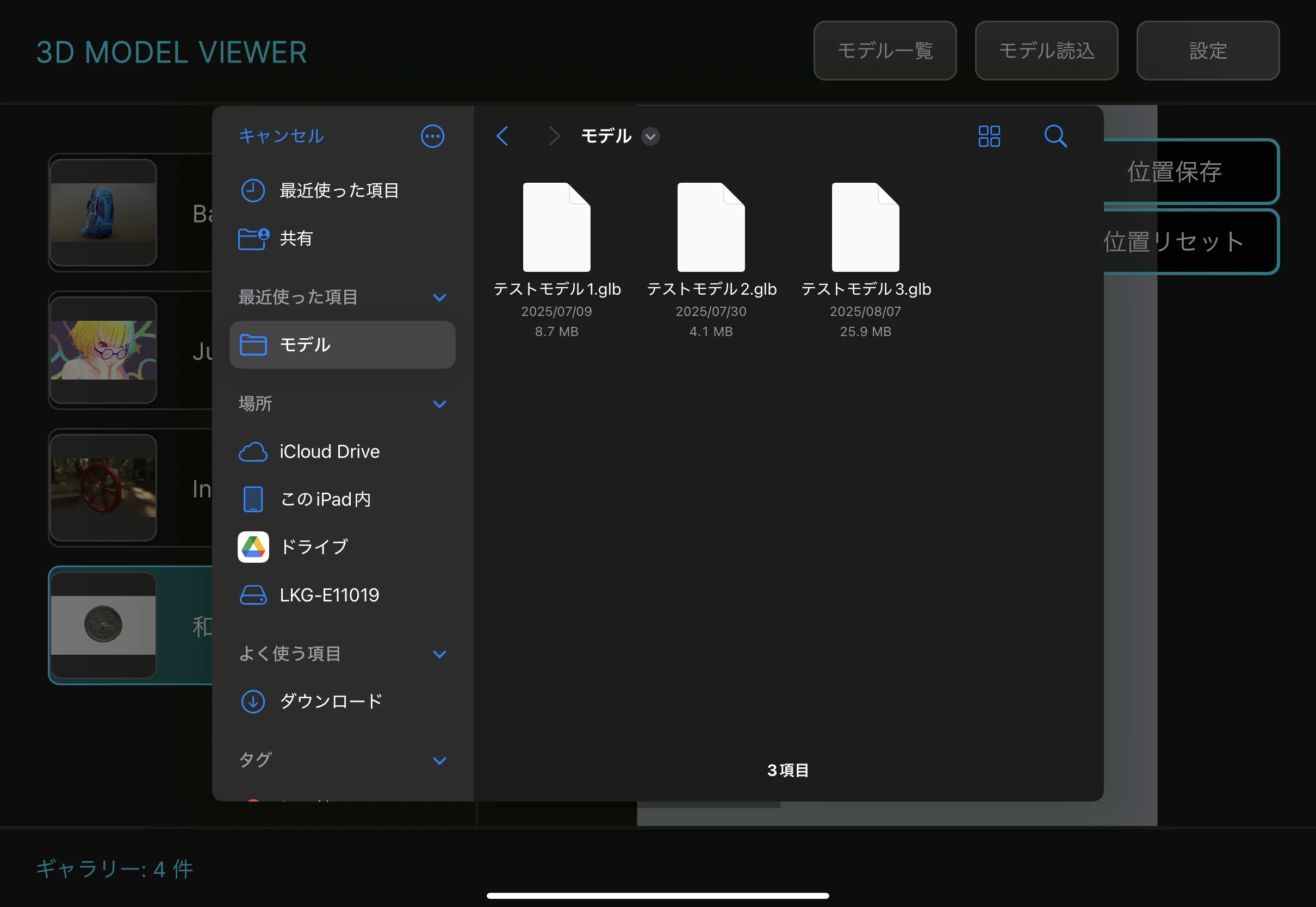

| iPad版 LKG 3DViewer | iPadから3Dモデルを読み込み、LKGに表示 | 端末内3Dファイル、キャッシュ、Sketchfabサンプル | iPadプレビュー + LKG出力 | iPad版資料由来 |
| LMV – Video Streaming AI | Webページ上の2D動画をAIで3D動画化 | Web上の2D動画 | 3D動画表示、デプス調整 | 関連製品資料 |
| AM3D | 画像・動画などを3D表示するプレイヤー構想 | 2D動画 / 画像、キルト画像 / 動画 | RGBD SBS、メッシュ、キルト、LKG表示 | 構想・検討案を含む |
LKG 3DViewerの主な機能
LKG 3DViewerは、単に3Dモデルを開くビュワーではなく、展示・デモ・業務利用を想定した操作機能を備えています。
| 分類 | 機能 | ステータス |
|---|---|---|
| モデル読み込み | ランタイムで動的ロード可能なのは現状GLB中心。glTF等は資料・チラシ上の記載または事前仕込みが必要な場合がある | 現行仕様優先 |
| 複数モデル管理 | 複数モデルを管理し、左右矢印キーで切り替え | 操作資料由来 |
| カメラ操作 | 視点、ズーム、深度、FOV、Size、Depthinessを調整 | 操作資料由来 |
| 入力操作 | キーボード、マウス、Leap Motion、StreamDeck | 操作資料由来 |
| ハンド操作 | Leap Motionでモデルのスケーリングやモデル操作 | 操作資料由来 |
| シーン保存 | モデルの位置・回転・スケール、Looking Glassカメラ設定をJSON保存・読み込み | 操作資料由来 |
| Sketchfab連携 | Sketchfabから3Dモデルを取得して表示する機能 | 実装・資料の版により条件差あり |
| 自動演出 | 自動回転、自動切り替え、浮遊アニメーション、中心重力 | 操作資料由来 |
| 表示補助 | ポストプロセス切り替え、デバッグメッセージ表示 | 操作資料由来 |
| 展示操作 | サブディスプレイでLeap Motion位置調整や操作UI表示 | 展示運用資料由来 |
| カスタム | Unityエディタで仕込んだ独自機能を利用可能 | 開発・案件向け |
外部向けページとしてはエクシーズホームページ：Looking Glass専用3Dモデルビュワーがあります。
